Вакуумметры, мановакуумметры, манометры электроконтактные взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd

Хит
Номинальный диаметр корпуса
160 мм
Класс точности
1,5
Вид взрывозащиты
взрывонепроницаемая оболочка
Маркировка взрывозащиты
1Ех d IIВ Т4 Gb
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-350-64115539-2014
Сроки доставки — 3-4 дня
Цена без НДС
от 18 023
- +
В корзину
Получить консультацию
Условия доставки и оплаты
Конвертер величин давления
Широкий ассортимент
Собственное производство
Работаем по всей России
Развитая сеть представителей
Ремонтопригодность
Надежная конструкция приборов
Импортозамещение
Модели соответсвуют зарубежным
  • Характеристики
  • Пределы измеряемого давления
  • Гарантии
  • Исполнение электроконтактных групп
  • Документы
  • Видео
  • Услуги
  • Характеристики
    Вакуумметры, мановакуумметры, манометры электроконтактные сигнализирующие взрывозащищенные ДВ2005фСг1Ехd, ДА2005фСг1Ехd, ДМ2005фСг1Ехd предназначены для измерения избыточного и/или вакуумметрического давления некристаллизующихся, неагрессивных по отношению к медным сплавам сред.
    Посредством сигнализирующего устройства прямого действия могут управлять внешними электрическими цепями путем их замыкания и размыкания при достижении заданного предела давления.
    Обеспечивают визуальную индикацию контролируемого давления в условиях взрывоопасной окружающей среды

    Полезная статья: Электроконтактные манометры и работа исполнений контактных групп

    Номинальный диаметр корпуса
    160 мм
    Класс точности
    1,5
    Вид взрывозащиты
    взрывонепроницаемая оболочка
    Маркировка взрывозащиты
    1Ех d IIВ Т4 Gb
    Взрывоопасные зоны помещений и наружных установок
    класс 1 и 2 по ГОСТ Р 51330.9-99
    Взрывоопасные смеси
    категории IIA и IIB групп Т1, Т2, Т3, Т4 по ГОСТ Р МЭК 679-19-2001, ГОСТ Р 51330.5-99, ГОСТ Р МЭК 60079-11-2010
    Степень пылевлагозащиты
    IP54 у вводного и приборного отделения манометра
    Резьба присоединительного штуцера
    - М20*1,5 (базовая)
    - другие резьбы по заказу
    Размер квадрата под ключ, мм
    17 мм
    Расположение штуцера
    радиальное
    Устойчивость к климатическим воздействиям
    исполнение У1 по ГОСТ 15150-69
    Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)
    от -50 до +150 оС
    Диапазон температуры окружающей среды, оС
    от -60 до +60 оС
    Виброзащищенность
    группа L1 по ГОСТ Р 52931-2008
    Рабочие диапазоны измерений
    - постоянная нагрузка - 100% шкалы
    - переменная нагрузка - 2/3 шкалы
    - кратковременная нагрузка - 110% шкалы
    Средний срок службы
    6 лет
    Масса, не более
    3,2 кг
    Тип контактов
    - с магнитным поджатием (базовый)
    - скользящие контакты (по заказу)
    Максимальное напряжение коммутируемого тока
    - 220В постоянного тока
    - 380В переменного тока
    Сила тока, не более
    - 1А для контактов с магнитным поджатием
    - 0,5А для скользящих контактов
    Максимальная разрывная мощность контактов
    с магнитным поджатием:
    - 30Вт пост. тока
    - 50ВА перем. тока
    для скользящих контактов:
    - 10Вт пост. тока
    - 20ВА перем. тока
    Пределы допускаемой погрешности срабатывания электроконтактной схемы, % от диапазона показаний
    - для контактов с магнитным поджатием +/- 4%
    - для скользящих контактов +/- 2,5%
    Материал корпуса
    алюминиевый сплав, окрашенный в желтый цвет
    Обечайка
    сталь, окрашенная в серый цвет, крепление к корпусу по резьбе
    Стекло
    органическое
    Трубчатая пружина
    медный сплав:
    - до 10 МПа полувитковая
    - от 16 до 60 МПа многовитковая
    Штуцер, трибко-секторный механизм
    медный сплав
    Циферблат
    алюминиевый сплав, окрашенный в белый цвет

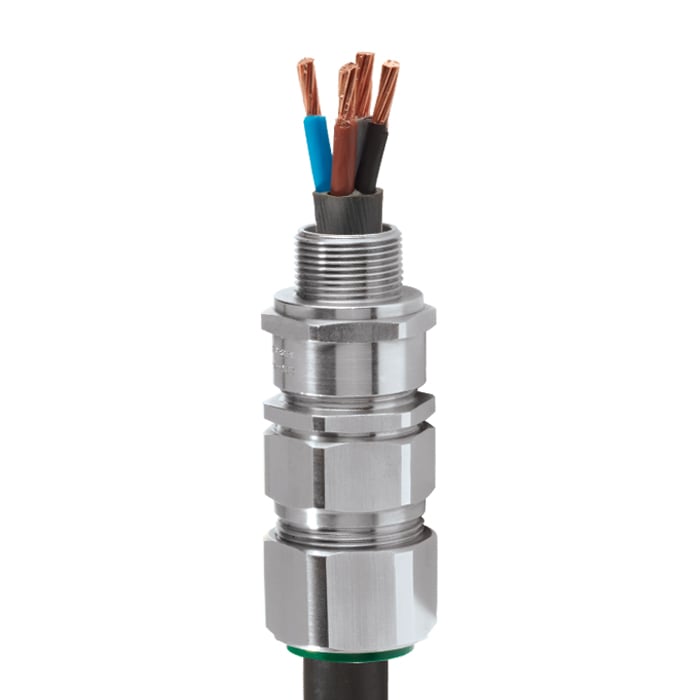

    Монтаж кабеля
    токовый монтаж: винтовой (терминальный) зажим
    закрепление кабеля:
    - трубная разводка кабеля
    - разводка в металорукав
  • Пределы измеряемого давления

    Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

    (по заказу изготавливаются в любых единицах измерения)
    ДВ2005фСг1Ехd (вакуумметр) -100 - 0 кПа
    ДА2005фСг1Ехd (мановакуумметр)

    -100 - 60; 150; 300; 500 кПа;

    -0,1 - 0,9; 1,5; 2,4 МПа

    ДМ2005фСг1Ехd (манометр)

    0 - 60; 100; 160; 250; 400; 600 кПа;

    0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

  • Гарантии

    Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

    Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.

  • Исполнение электроконтактных групп
    В манометрах ДМ2010ф, ДМ2005ф контактная группа (сигнализирующее устройство) имеет четыре варианта исполнения по ГОСТ 2405-88.
    В стандартном исполнении используется магнитное поджатие.
    Исполнение III
    Два размыкающих контакта
    Первая уставка(min, левая) - синяя
    Вторая уставка (max, правая) – красная
    Состояние контактов при положении стрелки:
    - до первой (min) уставки оба контакта замкнуты;
    - между уставками первый контакт разомкнут, второй замкнут;
    - после второй (max) уставки оба контакта разомкнуты.
    Исполнение V (по умолчанию)
    Первый размыкающий, второй замыкающий
    Первая уставка(min, левая) - синяя
    Вторая уставка (max, правая) – синяя
    Состояние контактов при положении стрелки:
    - до первой (min) уставки первый контакт замкнут, второй разомкнут;
    - междууставками оба контакта разомкнуты;
    - после второй (max) уставки первый контакт разомкнут, второй замкнут.
    Исполнение IV
    Два замыкающих контакта
    Первая уставка(min, левая) - красная
    Вторая уставка (max, правая) – синяя
    Состояние контактов при положении стрелки:
    - до первой (min) уставки оба контакта разомкнуты;
    - между уставками первый контакт замкнут, второй разомкнут;
    - после второй (max) уставки оба контакта замкнуты.
    Исполнение VI
    Первый замыкающий, второй размыкающий
    Первая уставка(min, левая) - красная
    Вторая уставка (max, правая) – красная
    Состояние контактов при положении стрелки:
    - до первой (min) уставки первый контакт разомкнут, второй замкнут;
    - между уставками оба контакта замкнуты;
    - после второй (max) уставки первый контакт замкнут, второй разомкнут.
