----Мановакуумметры, манометры точных измерений виброустойчивые коррозионностойкие МВТИ-ВУф Кс, МТИ-ВУф Кс Корр."0"

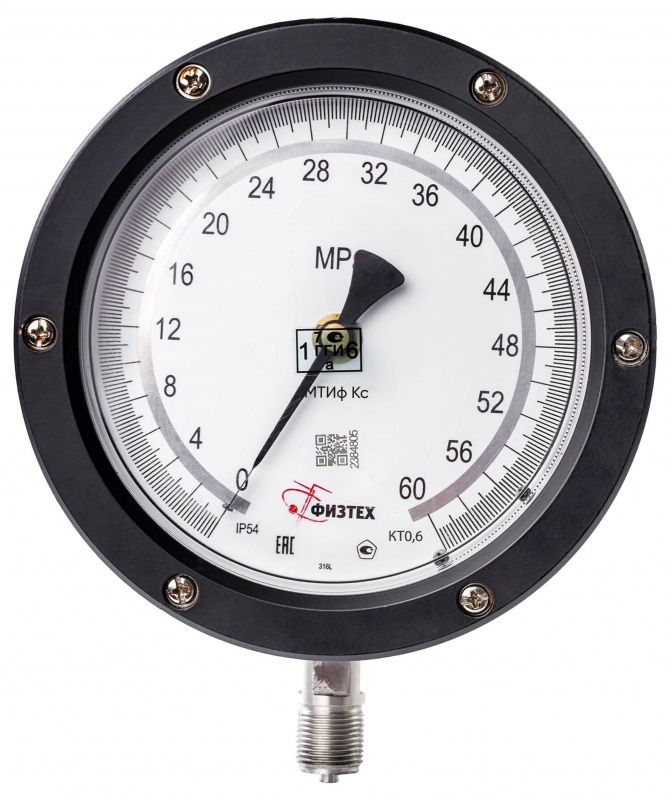

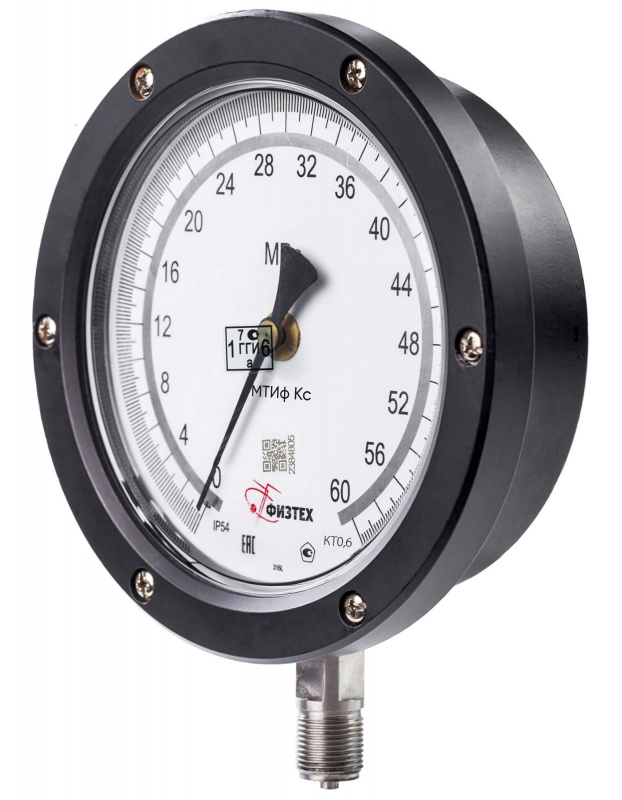

Мановакуумметры, манометры точных измерений виброустойчивые коррозионностойкие МВТИ-ВУф Кс, МТИ-ВУф Кс Корр."0"

Подобрать манометр Сравнить манометры

Новинка

Отложить Отложено

Сравнить В сравнении

Конвертер величин давления

от 12 030

Цена без НДС

Под заказ в Екатеринбурге

Сообщить о поступлении

Мановакуумметры, манометры точных измерений коррозионностойкие виброустойчивые МВТИ-ВУф Кс, МТИ-ВУф Кс Корр."0" предназначены для более точного измерения в условиях повышенных вибраций и пульсаций избыточного и/или вакууметрического давления агрессивных сред, в т.ч. жидкого, газообразного и водного раствора аммиака, сероводородосодержащих сред, газоводонефтяной эмульсии с температурой до +150 °С, содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых.

ВАЖНО! Настоящая модель не является эталоном и не предназначена для проведения калибровки и/или поверки, но может быть использована для контроля работоспособности манометров с более низким классом точности.

ВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, ПМС-300).

ГОСТ 2405-88
ТУ 4212-114-64115539-2014

Полезная статья: Применение манометров точных измерений

Межповерочный интервал — 2 года

Цена
Характеристики
Пределы измеряемого давления
Гарантии
Документы
Видео
Услуги

Модель	Ф, мм	Пределы измеряемого давления	Цена без НДС, руб.
Модель	Ф, мм	Пределы измеряемого давления	кт.0,4	кт.0,6
МВТИ-ВУФ Кс IP54 Корр."0" *	160	-100 - 150...500 кПа; -0,1 - 0,9...2,4 МПа	13200	11880
МВТИ-ВУФ Кс IP54 Корр."0" *		-100 - 150...500 кПа; -0,1 - 0,9...2,4 МПа
МТИ-ВУФ Кс IP54 Корр."0" *		0 - 100...600 кПа; 0 - 1…10 МПа
МТИ-ВУФ Кс IP54 Корр."0" *		0 - 16…60 МПа

* наценки за исполнения и ограничения на производство в разделе прайсы.

Стоимость гидрозаполнения приборов (цена без НДС, руб.)
Глицерин	ПМС-300
150	830

Номинальный диаметр корпуса	160 мм
Класс точности	- 0,4 - 0,6
Степень пылевлагозащиты	- IP54 (базовая) - IP65 (по заказу)
Резьба присоединительного штуцера	- М20*1,5 - G1/2 - 1/2NPT
Размер квадрата под ключ, мм	17 мм
Расположение штуцера	радиальное
Шкала прибора	- аналоговая (базовая) - условная (по заказу)
Внешний корректор "0" на корпусе	да
Устойчивость к климатическим воздействиям	- исполнение У2 по ГОСТ 15150-69 (при заполнении глицерином) - исполнение УХЛ1 по ГОСТ 15150-69 (при заполнении ПМС-300)
Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)	- от -50 до +120 оС (при заполнении глицерином) - от -50 до +150 оС (при заполнении ПМС-300)
Диапазон температуры окружающей среды, оС	- от -40 до +60 оС (при заполнении глицерином) - от -60 до +50 оС (при заполнении ПМС-300)
Демпфирующая жидкость	- глицерин - ПМС-300
Виброзащищенность	группа V4 по ГОСТ Р 52931-2008
Рабочие диапазоны измерений	- постоянная нагрузка - 100% шкалы - переменная нагрузка - 2/3 шкалы - кратковременная нагрузка - 110% шкалы
Средний срок службы	10 лет
Масса, не более	2,0 кг
Материал корпуса	алюминевый сплав
Обечайка	алюминевый сплав, крепление винтами
Стекло	органическое
Трубчатая пружина	нержавеющая сталь: - до 10 МПа полувитковая - от 16 до 60 МПа многовитковая
Штуцер, трибко-секторный механизм	нержавеющая сталь
Циферблат	алюминиевый сплав, окрашенный в белый цвет

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение (по заказу изготавливаются в любых единицах измерения)
МВТИ-ВУф Кс Корр."0" (мановакуумметр)	-100 - 150; 300; 500 кПа; -0,1 - 0,9; 1,5; 2,4 МПа
МТИ-ВУф Кс Корр."0" (манометр)	0 - 100; 160; 250; 400; 600 кПа; 0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Пределы измерений в системных единицах (кПа, МПа) - базовое исполнение

(по заказу изготавливаются в любых единицах измерения)

МВТИ-ВУф Кс Корр."0" (мановакуумметр)

-100 - 150; 300; 500 кПа;

-0,1 - 0,9; 1,5; 2,4 МПа

МТИ-ВУф Кс Корр."0" (манометр)

0 - 100; 160; 250; 400; 600 кПа;

0 - 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа

Гарантийный срок эксплуатации - 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.

Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
