Манометры точных измерений (МТИ)

Манометры точного измерения (МТИ) предназначены главным образом для применения давления в газожидкостных средах в качестве поверочно-калибровочных эталонных образцов для прочих измерительных приборов аналогичного назначения – при соответствии эталонных и поверяемых устройств по точностному классу.

Все МТИ оснащены аналоговой шкалой, а потому работа с ними особенно удобна за счет отсутствия необходимости использования вспомогательных переводных таблиц. По индивидуальным заказам допускается выпуск приборов, оснащенных условной (относительной) шкалой.

Манометрические приборы для точных измерений применяют с целью замеров величин избыточных вакуумметрических давлений в газах и маловязких некристаллизуемых жидкостях при температурах до 160 °C.

Использование манометров для точного измерения практикуется для выполнения контрольно-метрологических замеров, а также в сферах тепловодоснабжения, энергетики, приборостроения и др.

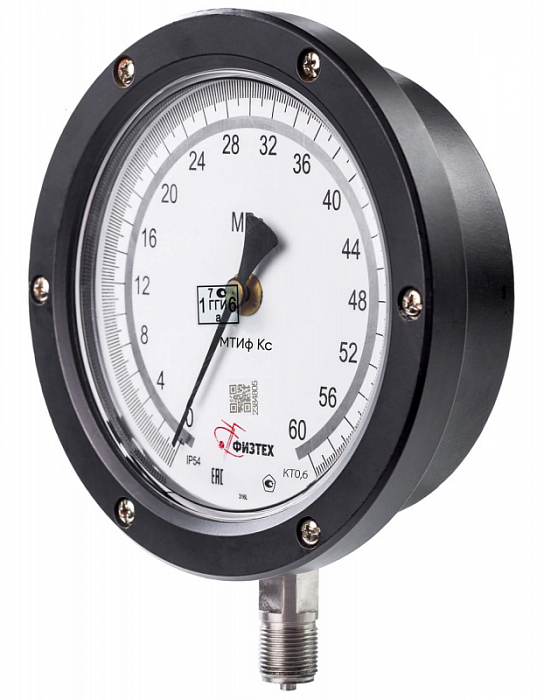

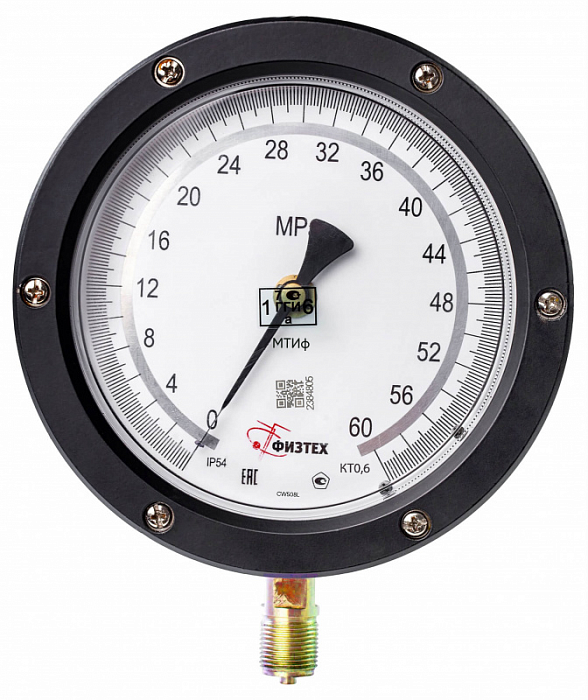

АО «ПО Физтех» изготавливает и реализует в Екатеринбурге и Свердловской области все типы МТИ точностных классов 0,4; 0,6; 1,0. Некоторые модели, отличающиеся повышенной степенью пылевлагозащиты (IP54), характеризует устойчивость к воздействиям неблагоприятных климатологических факторов (УХЛ1). Мы также выпускаем модели высокоточных эталонных манометров в вибростойком и кислотоустойчивом исполнении.

ПРАВИЛА ЭКСПЛУАТАЦИИ

Монтаж/демонтаж производить при отсутствии давления в трубопроводе с помощью гаечного ключа за штуцер. Крутящий момент при монтаже не должен превышать 20 Нм.		Не допускается монтаж/демонтаж за корпус манометра! Прикладывать усилие к корпусу прибора запрещается!
В качестве уплотнения в месте соединения манометра с источником давления необходимо применять уплотнительные кольца (рекомендуем фторопластовые или медные кольца). Не допускается применение для уплотнения подмоточных материалов!		Манометр необходимо устанавливать через отсечной кран или клапан.  Прибор должен быть установлен в нормальном рабочем положении, т.е. с вертикальным расположением корпуса (допускаемое отклонение не более ±5° в любую сторону), либо в соответствии со знаком рабочего положения, указанном на циферблате.
Подвод давления должен осуществляться трубопроводами с внутренним диаметром не менее 3 мм. Подачу давления производить плавно, скорость изменения подаваемого давления должна быть не выше 10% шкалы в секунду.		При измерении давления среды с температурой, превышающей допускаемую максимальную температуру окружающей среды, необходимо устанавливать перед прибором отвод-охладитель, это необходимо для уменьшения влияния температуры среды на точность показаний манометра.

МАНОМЕТР НЕ ПОДЛЕЖИТ ДАЛЬНЕЙШЕЙ ЭКСПЛУАТАЦИИ

Прибор необходимо исключить из эксплуатации и сдать в ремонт в случае, если:

• прибор не работает;
• стекло разбито или повреждено;
• стрелка движется скачками или не возвращается к нулевой отметке;
• погрешность показаний превышает допустимое значение.

При отсутствии давления стрелка должна возвращаться к нулевой отметке, отклонение от «0» допускается в пределах класса точности манометра. Отклонение стрелки за пределы этого участка свидетельствует о неисправности прибора.
